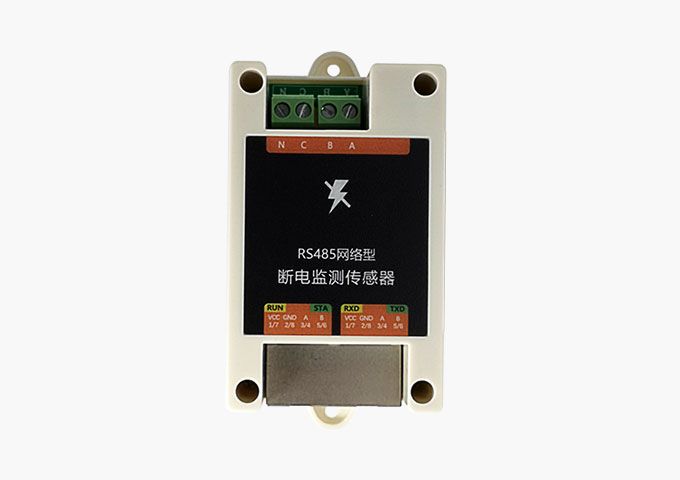

PM100斷電監測傳感器
RS485 網絡型斷電傳感器是一款光電隔離型交流電壓信號監測傳感器，可用于單相220V交流斷電監測、三相四線A\B\C相中任一相斷電監測、空開斷電監測等。具備RS485通訊方式，雙RJ45接口。廣泛適用于數據中心、通訊機房……
RS485 網絡型斷電傳感器是一款光電隔離型交流電壓信號監測傳感器，可用于單相220V交流斷電監測、三相四線A\B\C相中任一相斷電監測、空開斷電監測等。具備RS485通訊方式，雙RJ45接口。
廣泛適用于數據中心、通訊機房、基站、電力機房、倉庫等需要防斷電的場所。
■采用工業級低功耗32位MCU，信號數字化濾波處理
■支持3路交流220V電壓斷電檢測
■強弱電光電隔離，隔離電壓3750Vrms
■可用于單相220V交流斷電監測、三相四線A\B\C相中任一相斷電監測、空開斷電監測、保險熔斷監測等
■RS-485通訊，Modbus-RTU協議

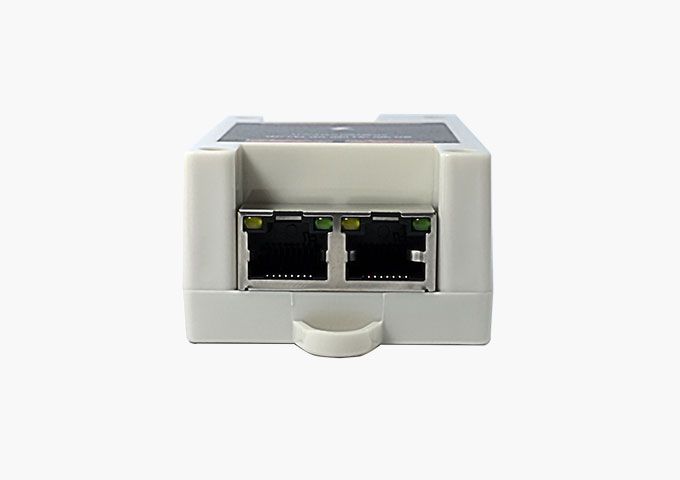

■雙RJ-45接口，方便手拉手多傳感器串聯組網
■類POE供電通信方式，易于網線布線安裝
■良好的強電隔離、防靜電、防雷技術，保證產品的可靠運行
■防火ABS樹脂外殼，可螺釘固定安裝
產品型號 | PM100 | 產品名稱 | RS485網絡型斷電監測傳感器 |
監測路數 | 3路 | 監測電壓 | AC100V~300V |
隔離方式 | 光電隔離 | 隔離電壓 | 3750Vrms |
通訊方式 | RS-485通訊，Modbus-RTU協議 | 通訊速率 | 1200-115200bps |
輸入電壓 | DC5-24V | 通訊接口 | 雙RJ-45接口，復合供電和信號，防雷保護 |
工作功耗 | 小于30mW | 外形尺寸 | 82x50x32mm |

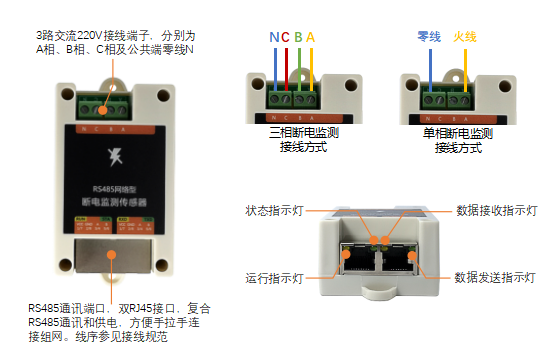

結構圖

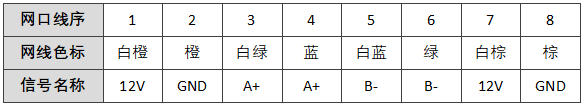

| 接線規范 1.傳感器與監控主機之間連接布線采用優質超五類網線。 2.傳感器的供電和通訊信號采用網線傳輸，所以對網線的質量要求很高，必須為純銅網線，電阻率越小越好。 3.如果布線距離較遠大于100米或環境存在很強電磁干擾，則必須選擇帶屏蔽超五或六類優質網線。 4.多個RS-485通訊類設備，以手拉手方式安裝接線，避免星型接線。 5.傳感器采用RJ-45接口，復合RS485通訊和供電，所有水晶頭以568B標準壓接，可參考下表的線序和線色對應順序壓接。 6.為了方便接線，且防止傳感設備接線出錯，必須根據遵守下表網線線芯命名標準進行接線。
|
