RS485網絡型溫濕度傳感器采用工業級低功耗微處理器芯片，進口高精度溫濕度傳感芯片，確保優異的可靠、穩定性及高精度。RS485通訊，雙RJ45接口，類POE方式，復合供電和信號，方便多傳感器手拉手串聯組網，安裝簡單，維護方便。廣泛適用于數據中心、通訊機房、圖書館、藥房、倉庫、樓宇等需要溫濕度監測的場所。

■采用工業級低功耗32位微處理器

■進口高精度溫濕度傳感芯片

■溫度范圍-30℃~70℃，精度±0.3℃@25℃

■濕度測量范圍0~100%，精度±3%@25℃

■RS-485通訊，Modbus-RTU協議

■雙RJ-45接口，方便手拉手多傳感器串聯組網

■類POE接口，復合供電和通信，易于網線布線安裝

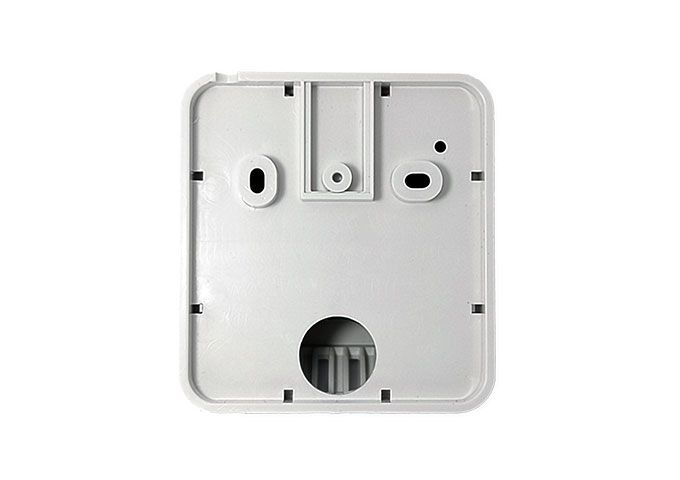

■壁掛或吸頂，可螺釘固定安裝

■防火ABS樹脂材質外殼

■可靠穩定，外觀美觀，安裝方便

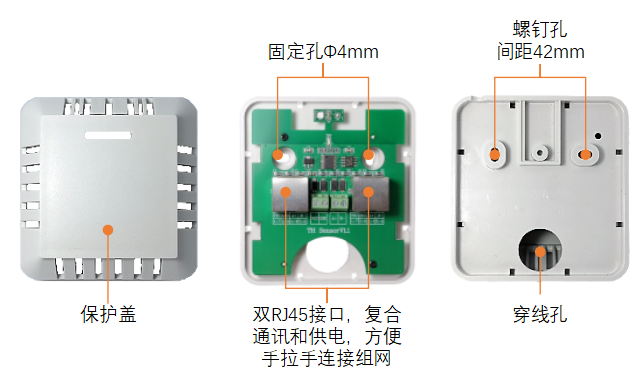

結構圖:

接線規范:

1.傳感器與監控主機之間連接布線采用優質超五類網線。

2.傳感器的供電和通訊信號采用網線傳輸，所以對網線的質量要求很高，必須為純銅網線，電阻率越小越好。

3.如果布線距離較遠大于100米或環境存在很強電磁干擾，則必須選擇帶屏蔽超五或六類優質網線。

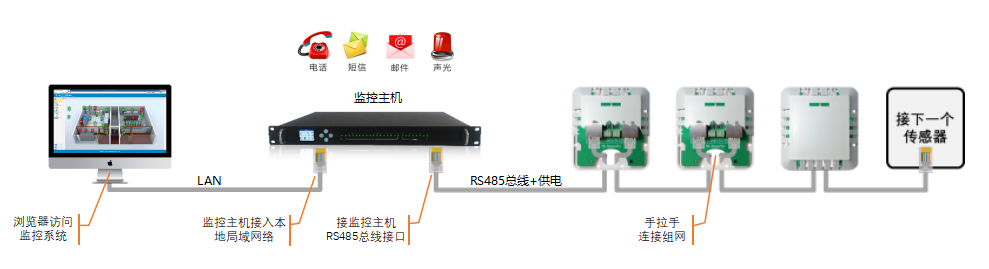

4.多個RS-485通訊類設備，以手拉手方式安裝接線，避免星型接線。

5.傳感器采用RJ-45接口，復合RS485通訊和供電，所有水晶頭以568B標準壓接，可參考下表的線序和線色對應順序壓接。

6.為了方便接線，且防止傳感設備接線出錯，必須根據遵守下表網線線芯命名標準進行接線。
